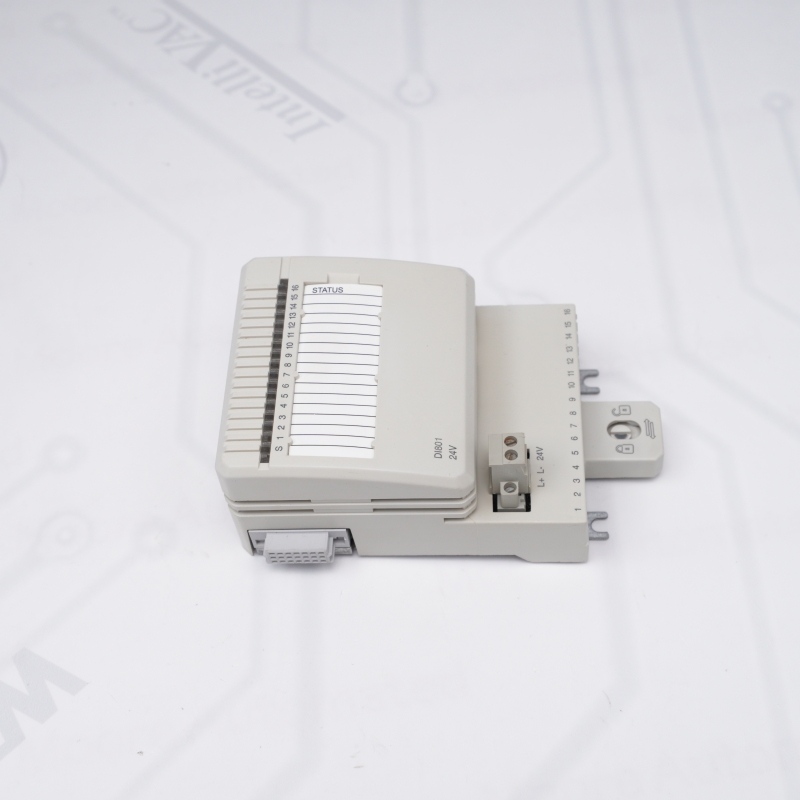

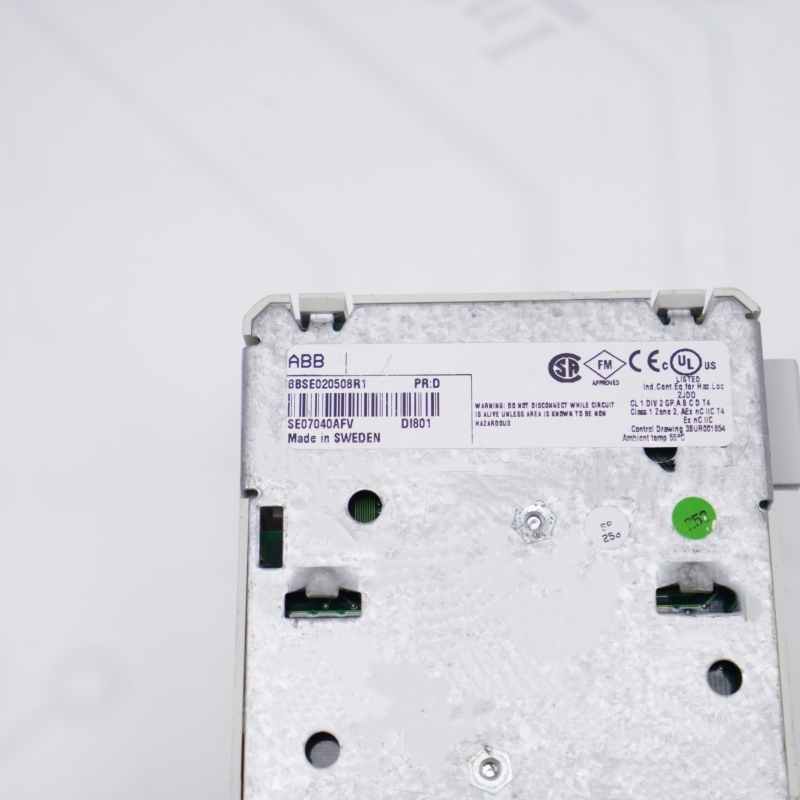

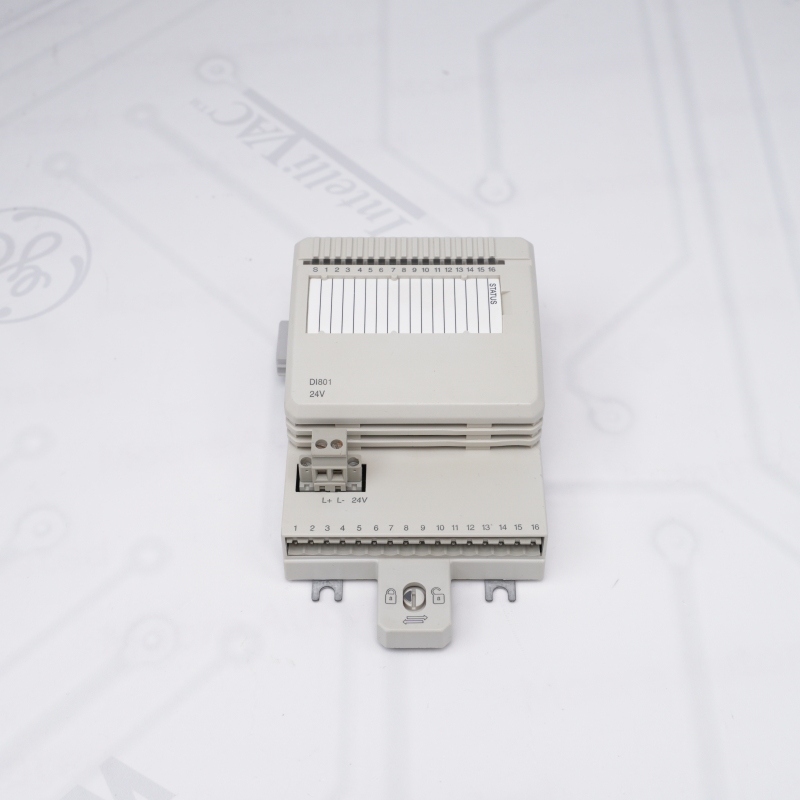

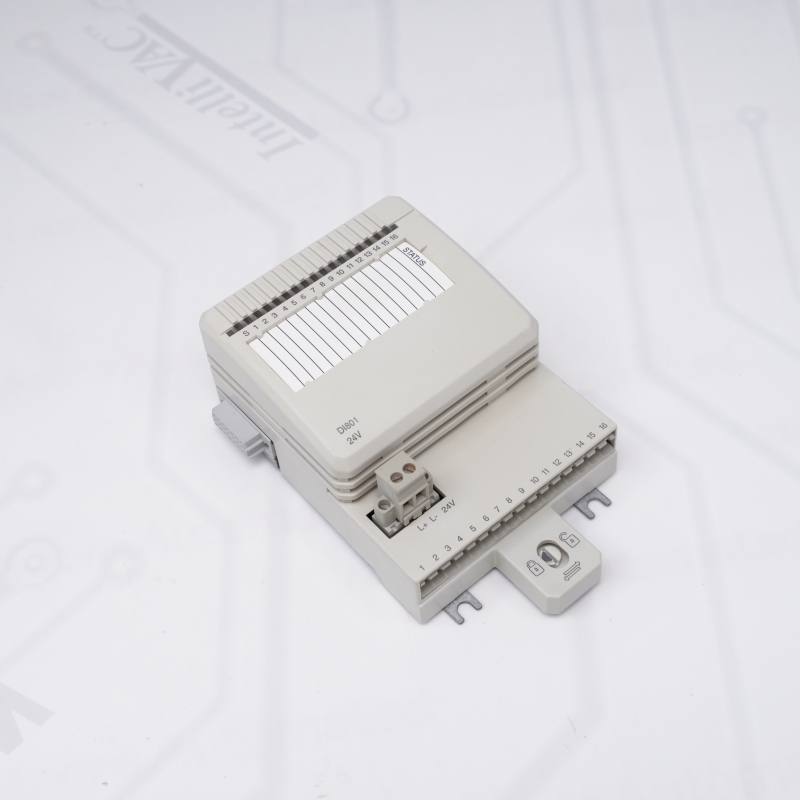

Mô-đun đầu vào kỹ thuật số ABB 3BSE020508R1 DI801

    Module ABB DI801 là module đầu vào kỹ thuật số 16 kênh 24V dành cho I/O S800. Module ABB DI801 có 16 kênh đầu vào kỹ thuật số. Dải điện áp đầu vào là 18 đến 30V DC, với dòng điện đầu vào là 6mA ở 24V. Tất cả các kênh đầu vào được đặt trong một nhóm cách ly gồm 16 kênh, trong đó kênh thứ 16 đóng vai trò là đầu vào giám sát điện áp cho nhóm đó. Mỗi kênh đầu vào bao gồm các phần tử giới hạn dòng điện, các phần tử bảo vệ EMC, đèn LED báo trạng thái đầu vào và một rào cản cách ly quang học.
    Phụ lục


    Thông số kỹ thuật của ABB 3B3E020508R1 DI801


    Số lượng kênh
    		16ABB 3BSE020508R1 DI801
    Thông số kỹ thuật tín hiệuĐiện áp một chiều 24V
    Loại tín hiệuDòng chảy đang chìm
    Dải điện áp đầu vào, "0"-30 .. +5V
    Dải điện áp đầu vào, "1"15 .. 30 V
    Trở kháng đầu vào3,5 kΩ
    Nhiệt độ hoạt độngTừ 0 đến +55 °C (+32 đến +131 °F), giấy phép được cấp cho phạm vi nhiệt độ từ +5 đến +55 °C.
    Nhiệt độ, Bảo quản-40 đến +70 °C (-40 đến +158 °F)


    Thêm dữ liệu ABB 3BSE020508R1 DI801





    Chức năng kênh và đầu vào (Hiệu năng cốt lõi của...)ABB DI801)

    Thiết bị có 16 kênh đầu vào kỹ thuật số, hỗ trợ thu nhận đồng thời nhiều tín hiệu chuyển mạch.


    Sử dụng nguồn điện một chiều 24V đầu vào.


    Hỗ trợ các đầu vào cảm biến tiếp điểm khô, tiếp điểm ướt và PNP/NPN.


    Lưu ý: Thiết bị ABB DI801 (ABB 3BSE020508R1 DI801) phù hợp cho việc thu thập tập trung một lượng lớn tín hiệu từ các công tắc (nút bấm, công tắc giới hạn, cảm biến) trong môi trường công nghiệp.


    Độ tin cậy tín hiệu và hiệu suất cách ly

    16 kênh của ABB DI801 (3BSE020508R1) nằm trong cùng một nhóm cách ly, được cách ly khỏi hệ thống nối đất.


    Mỗi kênh đều có các tính năng: cách ly quang học, mạch giới hạn dòng điện và bảo vệ chống nhiễu điện từ.


    Điện áp cách điện định mức xấp xỉ 50V, với khả năng chịu điện áp lên đến 500V khi thử nghiệm.


    Lưu ý: ABB DI801 (3BSE020508R1) giúp cải thiện hiệu quả khả năng chống nhiễu và độ ổn định hoạt động của hệ thống, phù hợp với môi trường công nghiệp phức tạp.

    Chức năng chẩn đoán và giám sát

    ABB DI801 (3BSE020508R1) được trang bị 16 kênh, mỗi kênh đều có đèn LED báo trạng thái (0/1).


    Mô-đun ABB DI801 (3BSE020508R1) này bao gồm các chỉ báo hoạt động và chẩn đoán lỗi.


    Kênh 16 hỗ trợ giám sát điện áp (đầu vào giám sát).


    Mô tả: Thiết bị ABB DI801 (3BSE020508R1) hỗ trợ gỡ lỗi và xác định vị trí lỗi tại chỗ, nâng cao hiệu quả bảo trì.


    Đặc tính đầu vào và hiệu suất phản hồi

    Dải điện áp đầu vào của ABB DI801 (ABB 3BSE020508R1 DI801): "0": khoảng -30～+5V, "1": khoảng 15～30V


    Dòng điện đầu vào của ABB DI801 (ABB 3BSE020508R1 DI801): khoảng 6mA (24V)


    ABB DI801 (ABB 3BSE020508R1 DI801) hỗ trợ thời gian lọc có thể lựa chọn (2/4/8/16 ms)


    Chiều dài cáp tối đa của ABB DI801 (ABB 3BSE020508R1 DI801): lên đến 600m


    Lưu ý: ABB DI801 (ABB 3BSE020508R1 DI801) cân bằng giữa khả năng chống nhiễu và tốc độ phản hồi, phù hợp cho việc thu tín hiệu công nghiệp ở khoảng cách xa.

    Khả năng thích ứng với môi trường và chất lượng công nghiệp

    Phạm vi nhiệt độ hoạt động của ABB DI801: khoảng -10℃～+50℃ (hoặc cao hơn, lên đến 55℃)


    Chỉ số bảo vệ của ABB DI801: IP20


    ABB DI801 hỗ trợ các tiêu chuẩn công nghiệp: IEC 61131-2, tiêu chuẩn EMC (loạt EN 61000).


    Thiết bị ABB DI801 đạt được nhiều chứng nhận (ATEX, các tổ chức phân loại, v.v.).


    Lưu ý: ABB DI801 phù hợp với môi trường công nghiệp khắc nghiệt như sản xuất, năng lượng và đóng tàu.

    Khả năng tích hợp hệ thống và ứng dụng

    ABB DI801 thuộc mô-đun hệ thống I/O ABB S800 và có thể được tích hợp liền mạch vào các hệ thống DCS (ví dụ: 800xA) và PLC.


    ABB DI801 sử dụng các đầu nối có thể tháo rời để dễ dàng lắp đặt và bảo trì.


    Các ứng dụng điển hình của ABB DI801 bao gồm giám sát trạng thái thiết bị, thu nhận tín hiệu đầu vào từ công tắc và điều khiển logic tự động.


    Lưu ý: ABB DI801 có khả năng tương thích hệ thống và tính ứng dụng kỹ thuật tuyệt vời.



    Tính năng và lợi ích của ABB 3BSE020508R1 DI801


    1

    • 16 kênh cho đầu vào 24 V DC với chức năng hút dòng

    2

    • 1 nhóm riêng biệt gồm 16 người, có giám sát điện áp.

    3


    • Chỉ báo trạng thái đầu vào


    4

    • Kết nối quy trình và nguồn điện thông qua các đầu nối có thể tháo rời.

    Câu hỏi thường gặp về ABB 3BSE020508R1 DI801



    ABB DI801

    Vai trò vận hành và phạm vi điều khiển của ABB DI801 trong kiến ​​trúc I/O phân tán là gì?

    ABB 3BSE020508R1 là một mô-đun đầu vào kỹ thuật số được thiết kế để giao tiếp các tín hiệu trường rời rạc với các bảng mạch điều khiển, cung cấp khả năng cách ly điện, lấy mẫu trạng thái và chẩn đoán cho các nút tự động hóa phân tán.


    ABB DI801 báo cáo trạng thái chẩn đoán như thế nào và những tín hiệu lỗi nào được truyền đến máy chủ?

    Bộ DI801 3BSE020508R1 cung cấp chức năng chẩn đoán ở cấp độ kênh, cờ lỗi tổng hợp và đèn LED/chỉ báo giao tiếp; ngưỡng chẩn đoán và hành vi báo cáo (báo cáo liên tục so với báo cáo tạm thời) được xác định để tích hợp với chức năng chẩn đoán cấp cao hơn.

    3BSE020508R1 DI801

    Cấu trúc kênh đầu vào danh nghĩa và đặc tính giao diện điện của ABB 3BSE020508R1 DI801 là gì?

    DI801 tích hợp nhiều kênh đầu vào kỹ thuật số với các mạch đầu vào được xác định (cung cấp/tiêu thụ), dải điện áp định mức, trở kháng đầu vào và ngưỡng nhận dạng cho mỗi kênh như được nêu trong bảng dữ liệu.


    ABB 3BSE020508R1 DI801 được đảm bảo các đặc tính tương thích điện từ (EMC) và khả năng chống nhiễu nào trong môi trường công nghiệp khắc nghiệt?

    Bảng thông số kỹ thuật liệt kê các giới hạn phát xạ dẫn/bức xạ, khả năng chống nhiễu điện từ (EFT), xung điện, tĩnh điện (ESD) và bức xạ tần số vô tuyến (RF) theo các tiêu chuẩn IEC/EN có liên quan áp dụng cho DI801.

    ABB 3BSE020508R1 DI801

    Các rào cản cách ly và tiêu chí chịu đựng điện môi nào xác định phạm vi an toàn của ABB 3BSE020508R1 DI801?

    Mô-đun này quy định các thông số cách ly giữa kênh với bảng mạch chính và giữa các kênh với nhau, khoảng cách rò rỉ/khoảng cách kéo dài, và điện áp chịu đựng AC/DC được chỉ định để đáp ứng các tiêu chuẩn an toàn công nghiệp.


    Thông số suy giảm hiệu suất do nhiệt, phạm vi hoạt động ở nhiệt độ môi trường và thời gian trung bình giữa các lần hỏng hóc (MTBF) dự kiến ​​của ABB 3BSE020508R1 DI801 là gì?

    Thông tin về phạm vi nhiệt độ hoạt động định mức, điều kiện bảo quản, công suất tiêu thụ và dữ liệu MTBF/kiểm định chất lượng được cung cấp để hướng dẫn thiết kế nhiệt và lập kế hoạch độ tin cậy cho DI801.

    ABB DI801

    Các yêu cầu về nguồn điện và đặc tính dòng khởi động/tiêu thụ dòng điện của ABB 3BSE020508R1 DI801 trong điều kiện hoạt động bình thường và khi xảy ra sự cố là gì?

    Bảng thông số kỹ thuật chỉ rõ điện áp nguồn định mức, dòng điện tiêu thụ ổn định, hành vi dòng khởi động và dung sai nguồn tối đa để đảm bảo DI801 được cấp nguồn trong phạm vi cho phép.


    Các quy ước về lắp đặt cơ khí, kết nối và khoảng cách giữa các tấm điều khiển việc tích hợp 3BSE020508R1 DI801 như thế nào?

    Thông số kỹ thuật cơ khí của DI801 bao gồm cách lắp đặt trên thanh ray DIN hoặc dạng hộp, sơ đồ chân kết nối, khuyến nghị về mô-men xoắn và khoảng hở cần thiết để bảo trì.
