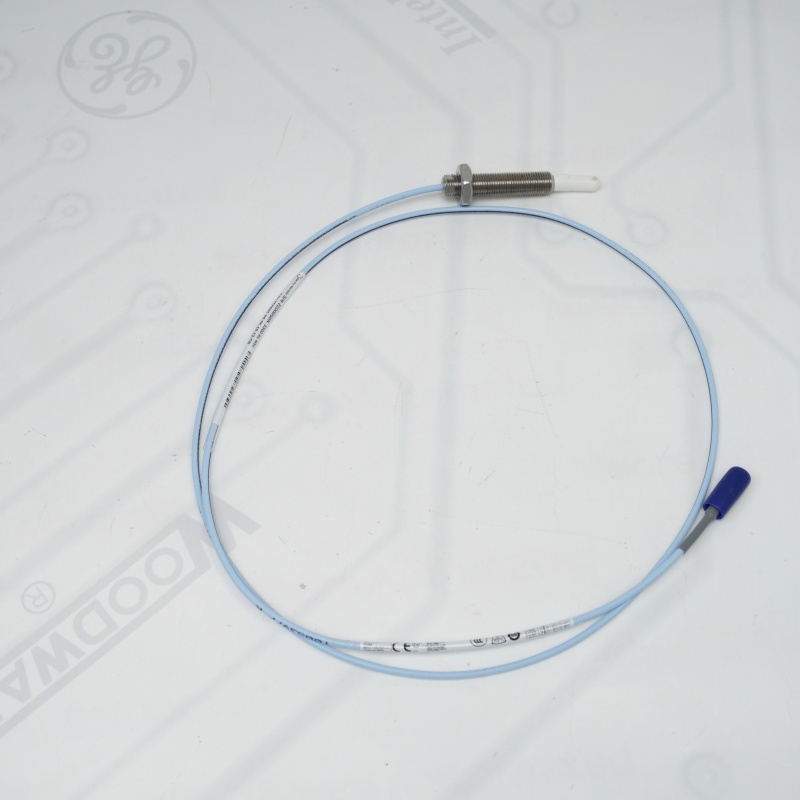

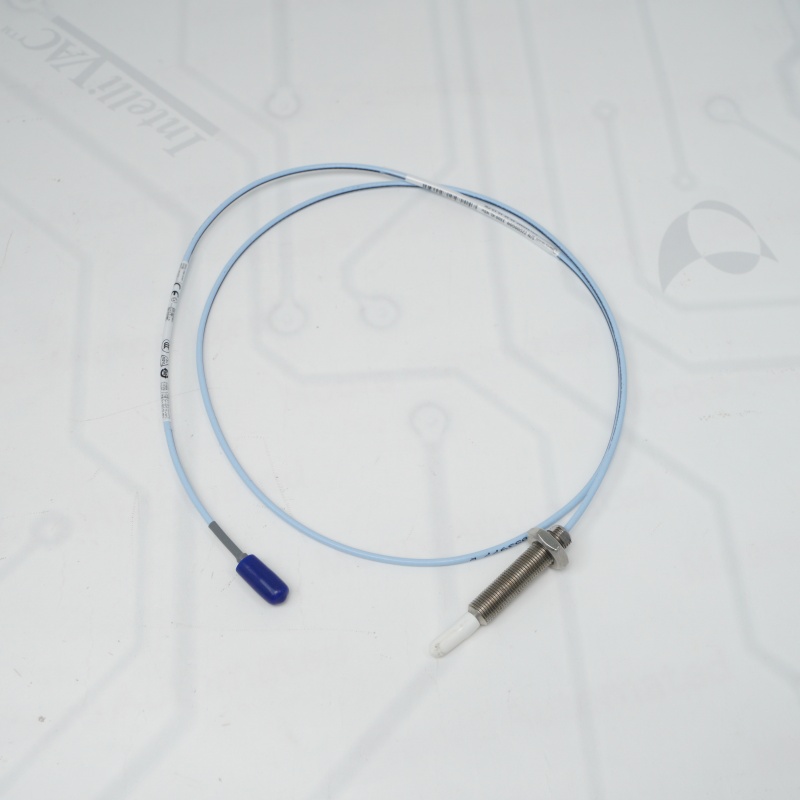

BENTLY NEVADA 330905-00-05-10-12-CN 3300 NSv Đầu dò tiệm cận

Cấu hình hệ thống phù hợp:Yêu cầu mộtCáp nối dài 330906và một330980 3300 XL NSv Cảm biến tiệm cậnđược cấu hình cho hệ thống 5,0 mét (sử dụng cáp 4,0 mét) hoặc hệ thống 7,0 mét (sử dụng cáp 6,0 mét) để đảm bảoBENTLY NEVADA Đầu dò tiệm cậnĐầu dò vẫn được hiệu chuẩn.

Lắp đặt cơ khí:Luồn chỉLắp đầu dò tiệm cận BENTLY NEVADA vào lỗ lắp đặt với khoảng cách tối thiểu 9,5 mm (0,375 in) để tránh gây cản trở tầm nhìn từ bên cạnh, sau đó siết chặt đai ốc khóa đến 5,3 N·m (47 in·lb).

Kết nối điện:Nhấp chuột vàoNối đầu dò tiệm cận BENTLY NEVADA và các đầu nối cáp mở rộng lại với nhau, trượt ống bảo vệ đầu nối bằng silicon lên khớp nối, và đấu dây các cực của đầu dò tiệm cận vào giá đỡ màn hình (VT đến -24Vdc, OUT đến Signal, COM đến Ground).

Cài đặt khe hở (Điện áp DC):Điều chỉnh khe hở vật lý bằng cách vặn ren.BENTLY NEVADA Đầu dò tiệm cận hướng về phía trục cho đến khi đồng hồ vạn năng hiển thị-10,0 VdcTại đầu ra của Proximitor, điểm này đánh dấu chính xác tâm của phạm vi tuyến tính.

Xử lý dữ liệu (Dao động AC):Định tuyến tín hiệu đầu ra động được tạo ra bởi...BENTLY NEVADA Đầu dò tiệm cận lHãy chuyển sang máy đo độ rung của bạn, trong đó mỗi thay đổi điện áp AC 200 mV tương đương với 1 mil (0,0254 mm) độ rung vật lý của trục.

Nếu bạn muốn biết thêm chi tiết về đầu dò tiệm cận BENTLY NEVADA, vui lòng liên hệ với tôi ngay lập tức. Email:sales@sparecenter.com

Câu hỏi 1: Vật liệu mục tiêu hiệu chuẩn mặc định cho đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN là gì?

Câu trả lời 1: Đầu dò tiệm cận BENTLY NEVADA được hiệu chuẩn tại nhà máy cho thép tiêu chuẩn AISI 4140 có hàm lượng molypden cao. Đối với các kim loại khác, cần phải hiệu chuẩn bằng hệ số tỷ lệ tùy chỉnh để duy trì độ chính xác.

Câu hỏi 2: Đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN có thể sử dụng cáp mở rộng tiêu chuẩn 3300 XL không?

Câu trả lời 2: Không. Đầu dò tiệm cận BENTLY NEVADA thuộc dòng NSv (mặt bên hẹp) và hoàn toàn không tương thích với bộ lắp ráp tiêu chuẩn 3300 XL 5mm/8mm. Nó yêu cầu cáp mở rộng 330906 NSv chuyên dụng để hoạt động đúng cách.

Câu 3: Mục đích của cấu hình cáp FluidLoc trên đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN là gì?

A3: Đầu dò tiệm cận BENTLY NEVADA được trang bị cáp FluidLoc (Tùy chọn 12) để ngăn dầu, nước hoặc các chất lỏng khác rò rỉ vào vỏ máy thông qua cáp đồng trục bên trong cáp đầu dò.

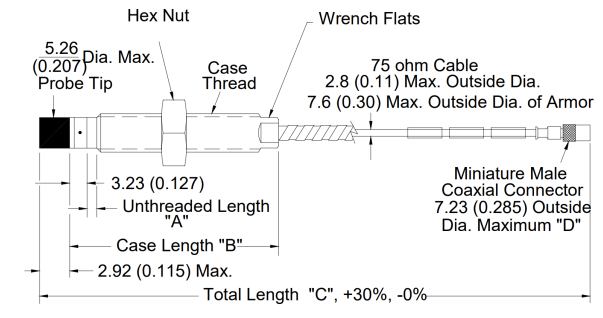

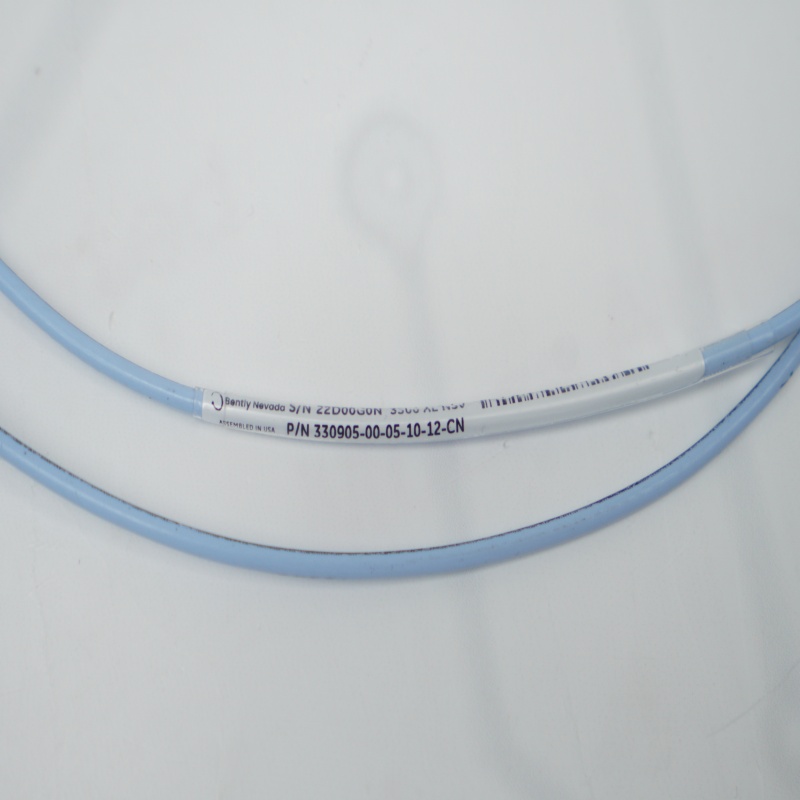

Câu 4: Làm thế nào tôi có thể xác định kích thước vật lý của đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN dựa trên số hiệu phụ tùng?

A4: Xác nhận mã số linh kiện: Đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN sử dụng vỏ ren hệ mét M10 x 1. Chiều dài phần không ren là 0 mm (khi đã ren hoàn toàn), tổng chiều dài vỏ là 50 mm và chiều dài cáp bên trong là 1,0 m.

Câu 5: Phạm vi đo tuyến tính của đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN trong quá trình hoạt động là bao nhiêu?

A5: Phạm vi đo tuyến tính của đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN là 1,5 mm (60 mil). Phạm vi hoạt động này bắt đầu từ khoảng cách vật lý 0,25 mm (10 mil) so với bề mặt mục tiêu và kéo dài đến khoảng cách 1,75 mm (70 mil) so với bề mặt mục tiêu.

Câu 6: Tại sao đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN lại phù hợp hơn với các trục nhỏ so với đầu dò tiêu chuẩn 8 mm?

A6: Đầu dò tiệm cận Bently Nevada 330905-00-05-10-12-CN có thiết kế từ trường đầu dò tập trung cao, thích hợp cho không gian hẹp. Điều này giúp ngăn ngừa nhiễu xuyên âm hoặc nhiễu nhìn từ bên cạnh từ các bức tường kim loại xung quanh khi giám sát các trục có đường kính nhỏ hơn 51 mm (2 inch).
