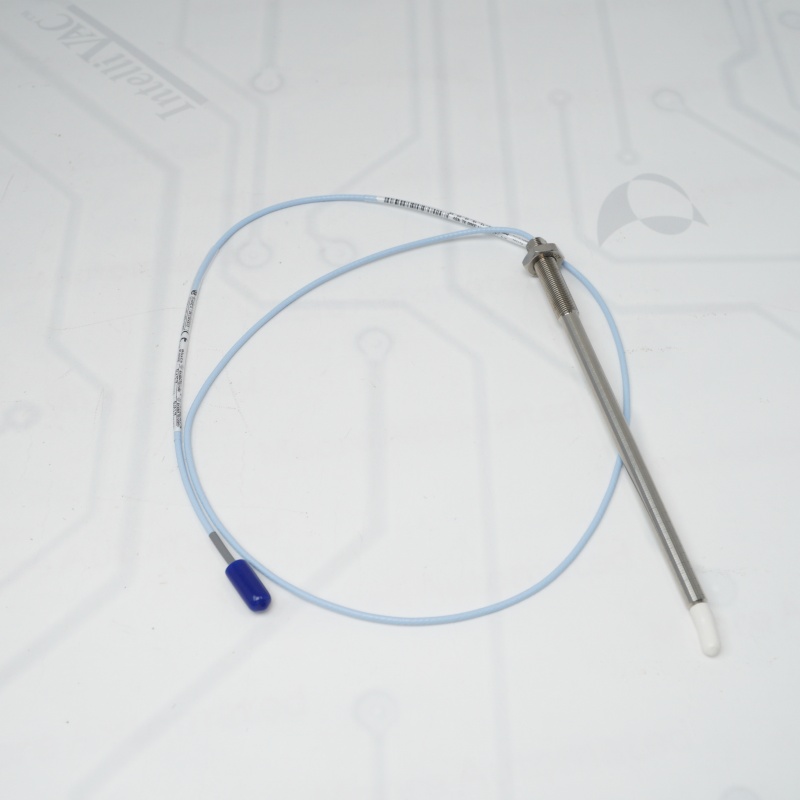

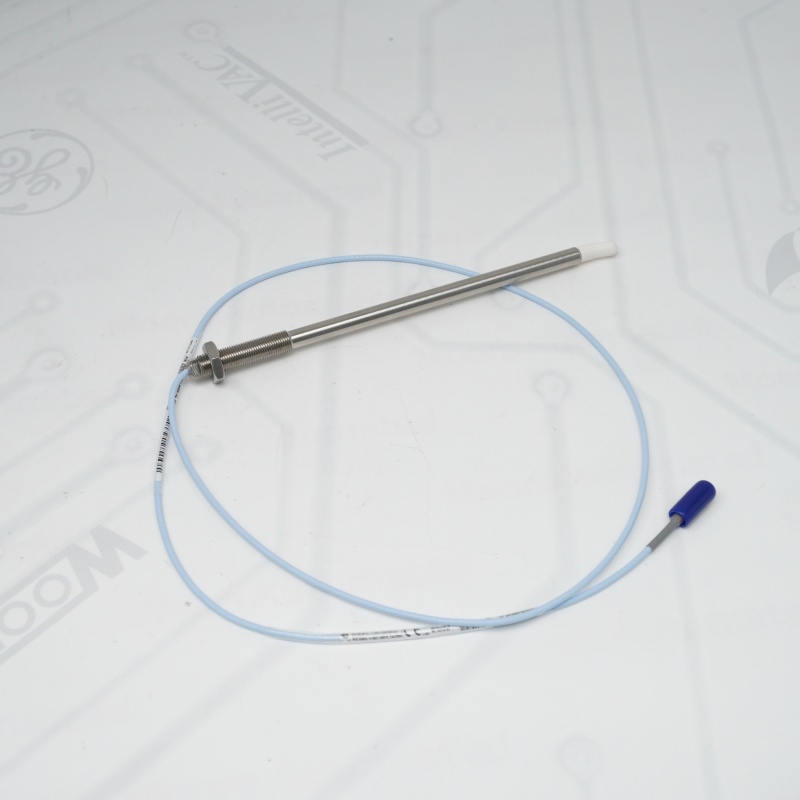

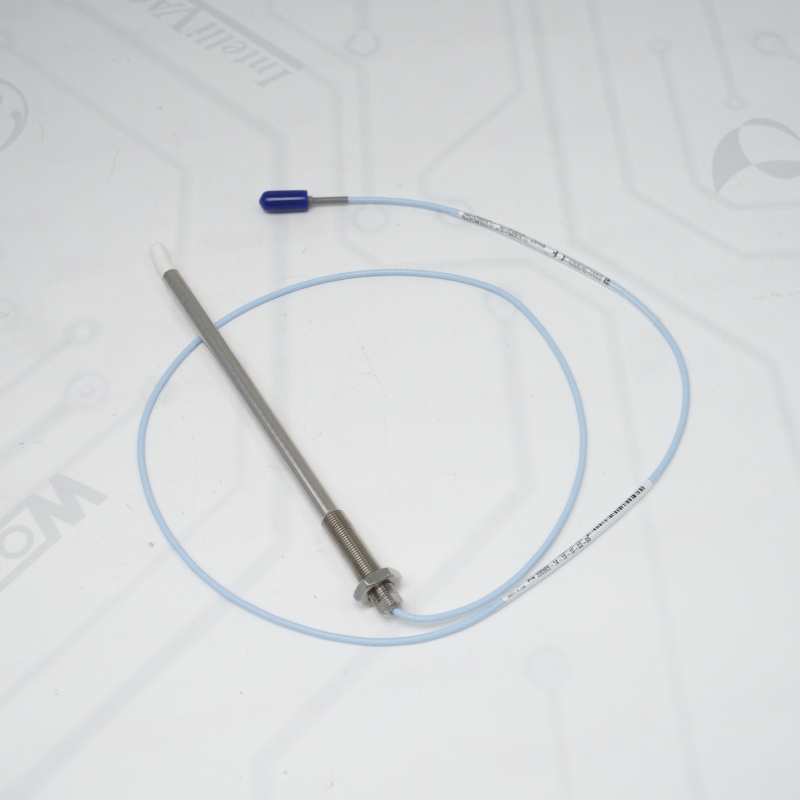

BENTLY NEVADA 330905-14-19-10-02-05 3300 NSv Metric Proximity Probe

BENTLY NEVADA 330905-14-19-10-02-05 Tổng quan

Cảm biến tiệm cận Bently Nevada 330905-14-19-10-02-05 là loại cảm biến 3300 XL NSv (Narrow Side-View) được thiết kế cho máy móc có không gian lắp đặt chật hẹp và đường kính trục nhỏ (dưới 51 mm / 2 in). Nó giúp ngăn ngừa nhiễu xuyên âm và nhiễu kim loại bên hông ở những nơi mà các cảm biến tiêu chuẩn không thể lắp đặt được.

BENTLY NEVADA 330905-14-19-10-02-05 Cấu hình chìa khóa

Mẫu cơ bản: Đầu dò hệ mét 3300 NSv (ren M10 x 1, không bọc thép).

Kích thước: Chiều dài không ren 140 mm | Chiều dài tổng thể vỏ 190 mm.

Cáp & Đầu nối: Tổng chiều dài 1,0 mét | Đầu nối ClickLoc đồng trục thu nhỏ.

Chứng nhận: Đạt nhiều chứng nhận an toàn khu vực nguy hiểm (ATEX, IECEx, CSA).

Thông số kỹ thuật đầu dò tiệm cận 330905-14-19-10-02-05

Phạm vi tuyến tính: 1,5 mm (60 mils).

Hệ số tỷ lệ: 7,87 V/mm (200 mV/mil).

Phạm vi nhiệt độ: -34°C đến +177°C (-30°F đến +351°F).

Ứng dụng chính: Giám sát độ rung hướng tâm, vị trí trục và tốc độ trên máy nén ly tâm, tuabin nhỏ và máy bơm.

Bently Nevada– Hệ thống bảo vệ máy móc, dòng 3500 và cảm biến tiệm cận.

Allen-Bradley– Các hệ thống PLC ControlLogix, CompactLogix và SLC 500.

ABB– Symphony Plus, Bailey INFI 90 và các mô-đun DCS công nghiệp.

Honeywell– Experion PKS, TDC 3000 và các hệ thống điều khiển an toàn.

GE / General Electric– Bộ điều khiển tuabin Speedtronic Mark VI/VIe và các mô-đun PLC.

Siemens– PLC dòng Simatic S5/S7 và các thiết bị điều khiển quy trình chuyên dụng.

Triconex & Foxboro– Các mô-đun DCS và hệ thống an toàn chịu lỗi của Invensys.

Câu 1: Chức năng chính của đầu dò tiệm cận Bently Nevada 330905-14-19-10-02-05 là gì?

A1: Đầu dò tiệm cận BENTLY NEVADA là một cảm biến dòng điện xoáy được thiết kế để đo độ rung xuyên tâm, vị trí trục và vận tốc một cách chính xác cao mà không cần tiếp xúc. Đầu dò tiệm cận BENTLY NEVADA được thiết kế đặc biệt cho các thiết bị cơ khí có khoảng không gian vật lý hạn chế và đường kính trục mục tiêu nhỏ, nơi các đầu dò tiệm cận tiêu chuẩn dễ bị nhiễu từ các cạnh kim loại.

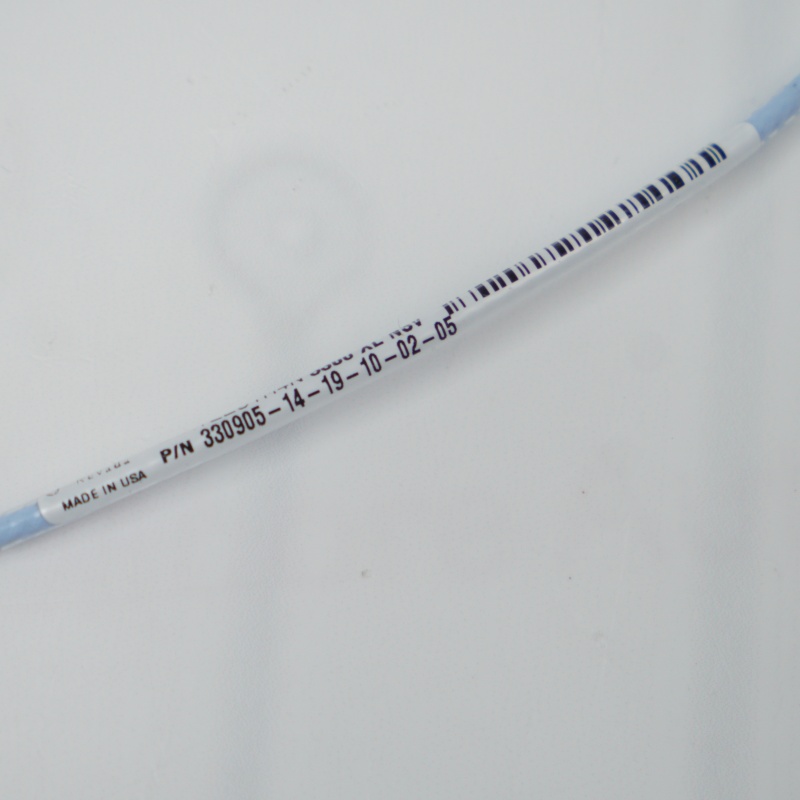

Câu 2: Các mã kích thước cơ khí “-14” và “-19” trong mã số phụ tùng 330905-14-19-10-02-05 biểu thị điều gì?

A2: Trong cấu hình 330905-14-19-10-02-05, “-14” biểu thị chiều dài vỏ không ren là 140 mm, và “-19” biểu thị tổng chiều dài vỏ là 190 mm. Cấu hình bán ren dài hơn này cho phép đầu dò được chôn sâu hoặc gắn điều chỉnh được trong các vỏ và giá đỡ máy dày hơn.

Câu 3: Sản phẩm 330905-14-19-10-02-05 sử dụng cấu hình cáp và đầu nối nào?

A3: Đầu dò tiệm cận BENTLY NEVADA đi kèm với cáp không bọc thép tích hợp dài 1,0 mét (3,3 feet) với đầu nối ClickLoc đồng trục thu nhỏ ở cuối. Chiều dài hệ thống này yêu cầu sử dụng các cáp mở rộng phù hợp cụ thể để đạt được chiều dài hiệu chuẩn hệ thống tiêu chuẩn 5,0 mét hoặc 7,0 mét theo yêu cầu của cảm biến Proximitor.

Câu 4: Sản phẩm 330905-14-19-10-02-05 có được chứng nhận để sử dụng trong các khu vực công nghiệp dễ cháy nổ hoặc nguy hiểm không?

A4: Đúng vậy, hậu tố "-05" trong đầu dò tiệm cận BENTLY NEVADA cho thấy nó đã nhận được nhiều chứng nhận. Điều này đảm bảo đầu dò đáp ứng các tiêu chuẩn an toàn toàn cầu nghiêm ngặt, bao gồm các chứng nhận ATEX, IECEx và CSA, và phù hợp để lắp đặt an toàn nội tại trong các khu vực nguy hiểm.

Câu 5: Thông số kỹ thuật truyền tải điện của sản phẩm 330905-14-19-10-02-05 là gì?

A5: Khi được hiệu chuẩn như một phần của hệ thống 3300 XL NSv hoàn chỉnh, đầu dò tiệm cận BENTLY NEVADA có phạm vi hoạt động tuyến tính là 1,5 mm (60 mils). Trong phạm vi này, nó cung cấp hệ số tỷ lệ trung bình (ASF) chính xác là 7,87 V/mm (200 mV/mil) cho các hệ thống giám sát rung động.
